1. 什么是时钟？
时钟是单片机的脉搏，是系统工作的同步节拍。单片机上至CPU，下至总线外设，它们工作时序的配合，都需要一个同步的时钟信号来统一指挥。时钟信号是周期性的脉冲信号。
2. 时钟频率、时钟周期、机器周期
时钟频率：指的是处理器或其他数字电路每秒钟振荡的次数，单位是 赫兹（Hz），通常以 MHz（兆赫， Hz） 来表示。例如，时钟频率为 1GHz 的CPU，每秒钟振荡 10亿次。时钟频率直接决定了处理器执行指令的基本速度，但并不是唯一影响性能的因素。现代CPU采用流水线、并行计算、超标量架构等优化手段，使得即使在相同时钟频率下，不同架构的处理器性能也可能有很大差异。
时钟周期：是指CPU时钟信号的一个完整振荡周期，它是计算机执行指令的最基本时间单位。CPU的时钟周期由时钟频率（Clock Frequency）决定，例如，时钟频率为1GHz的CPU，其时钟周期为 1纳秒（ns），即 1÷1GHz=1ns。（被除数1是1s）
机器周期：是指CPU执行一条指令所需的基本时间单位，它是CPU执行指令的最小时间片段。通常，一个机器周期由多个时钟周期（Clock Cycle）组成，具体的数量取决于CPU的架构和设计。在早期的单片机（如8051）中，一个机器周期通常由12个时钟周期组成，而在现代高性能处理器中，机器周期可能会更短，并且不同指令的执行时间可能不同。
3. 什么是时钟树？
STM32有很多外设器件，每个器件的时钟信号不一样，所以要将一个固定的信号频率进行倍频/分频处理，达到每个外设需要的频率。时钟信号的分频就像树的分支一样，这就是时钟树。
4. STM32F1 时钟介绍
HSI（内部高速时钟）: 时钟信号由内部RC震荡电路提供，时钟频率为8MHz，但是这个时钟频率会随着温度产生漂移，很不稳定，所以一般不使用此时钟信号。
LSI（内部低速时钟）: 时钟信号由内部RC振荡电路提供，时钟频率一般为40KHz，这个信号一般用于独立看门狗时钟。
HSE（外部高速时钟）: 时钟信号由外部晶振提供，时钟频率一般在4-16MHz，是经常会用到的时钟源。
LSE（外部低速时钟）: 时钟信号由外部晶振提供，时钟频率一般为32.768KHz，这个信号一般用于RTC实时时钟。

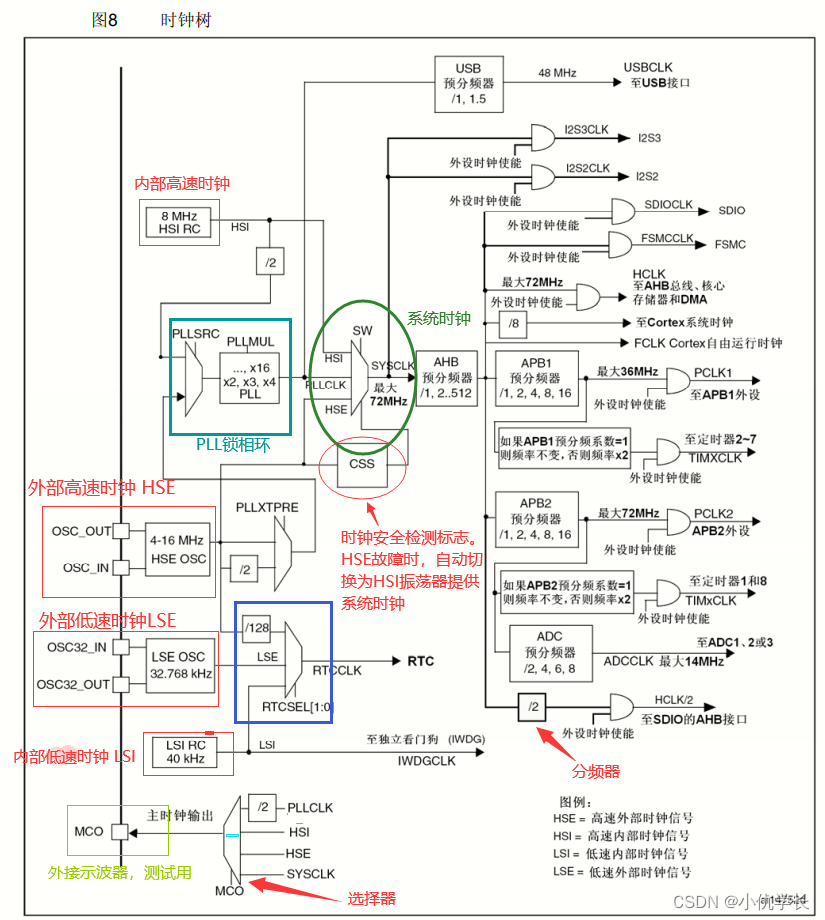

时钟框架图
框图分析流程：
（1）外部低速时钟LSE，外接引脚OSC32_IN和OSC32_OUT就是接外部晶振的引脚，进来的频率是32.768KHZ进来后只有一个走向就是为RTC提供时钟。
（2） RTCCLK蓝色框的四选一数据选择器，一共有三个输入，一个来自最上方的HSE，中间经过了一个128的分频器。一个是LSE以及最下方的LSI时钟。也就是说看门狗智能由内部低速时钟LSI提供时钟，RTC可以由LSI、LSE、或者是HSE经过分频后来提供时钟，具体使用哪一个需要我们在代码里面配置。
（3） PLL锁相环中的数据选择器有两个输入，一个是内部高速时钟HSI经过2分频连接。另一个输入是外部高速时钟HSE经过1分频或2分频输出后连接。经过数据选择器后，进行倍频操作供给系统时钟。对于系统时钟一般选择HSE时钟经过PLL锁相环倍频后的时钟作为系统时钟。倍频系数可选范围：2~16。
注：一般在PLL锁相环中数据选择器中我们选择来自外部高速时钟HSE的时钟信号，因为HSI时钟信号很不稳定，容易受到环境的影响。
（4）对于系统时钟选择器，一共有四个输入。最上面为HSI时钟输入，中间为PLLCLK时钟输入，下面两个分别是HSE时钟直接输入，以及在HSE后加入CSS时钟安全检测标志后输入。
